El gato hidráulico es la herramienta que permite que una persona levante varias toneladas con una palanca. En esta guía verás qué es, cómo funciona, qué tipos hay y cómo se usa con seguridad, además de los datos que de verdad hay que mirar antes de comprar uno.
¿Qué es un gato hidráulico?
Un gato hidráulico es un actuador capaz de generar un empuje de varias toneladas aprovechando la presión de un aceite confinado. Se usa para elevar y sostener una carga mientras se trabaja debajo o alrededor de ella, sobre todo en automoción, pero también en construcción, montaje industrial y mantenimiento de maquinaria.
Antes de entrar en detalle conviene separarlo de su hermano mecánico, porque en el taller conviven los dos.
Gatos mecánicos
Funcionan con un sistema multiplicador de pieza roscada y husillo. Están pensados para cargas pequeñas y accionamiento manual o con motores reducidos.
A favor tienen la simplicidad, el mantenimiento casi nulo y el precio. En contra, la lentitud al subir y bajar y una capacidad de carga limitada. Por eso se reservan a usos ocasionales en los que pesan más la ligereza y la sencillez que la potencia.
Gatos hidráulicos
Se basan en el principio de Pascal y aprovechan que la presión se reparte por igual en un fluido entre dos émbolos de distinta sección.
Los más conocidos son los gatos de coche y los de taller, que elevan el vehículo para acceder a los bajos. Junto a ellos existe toda una familia industrial, con cilindros de gran capacidad que se usan en construcción, en montaje de estructuras y en sistemas de empuje.
Principales características de un gato hidráulico
Estos son los datos que aparecen en ficha y lo que significa cada uno.
| Característica | Qué indica | Por qué importa |
|---|---|---|
| Capacidad | El empuje máximo que da a la presión máxima de la bomba, en toneladas o kN | Es el dato principal. Se calcula con F = P x A, donde P es la presión y A la superficie del émbolo |
| Carrera del cilindro | El recorrido efectivo del vástago | Decide cuánto puedes elevar en una sola maniobra |
| Altura cerrada | La altura total del gato recogido | Si no cabe bajo la carga, el resto de datos da igual. Es el error de compra más común |
| Capacidad de aceite | El aceite necesario para hacer toda la carrera | Condiciona la bomba. Con varios cilindros en paralelo hay que sumar la de todos |
| Diámetro del agujero interior | El hueco pasante en los cilindros huecos | Solo en aplicaciones de tensado y pretensado |
| Peso | Lo que pesa el equipo | Si hay que moverlo a mano, los de aluminio llegan a pesar un 60 % menos |
De todos ellos, el que más decisiones de compra arruina es la altura cerrada. Un gato de 3 toneladas no sirve de nada si no cabe por debajo del punto de apoyo, y ese dato se mira siempre el último.
Gatos de simple y doble efecto
La diferencia está en cómo vuelve el vástago a su posición. En los de simple efecto lo hace por gravedad o con un muelle interno, y en los de doble efecto lo devuelve la propia bomba hidráulica.
Por eso los de doble efecto declaran dos capacidades, la de empuje en la salida y la de tiro en el retorno, que no tienen por qué coincidir.

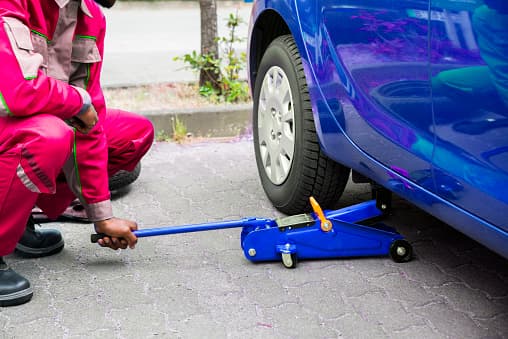

¿Cómo funciona un gato hidráulico?
El funcionamiento responde al principio de Pascal, que establece que la presión aplicada a un fluido confinado se transmite por igual en todas direcciones. Para que funcione, el fluido no puede comprimirse, y de ahí que se use aceite y no aire.
Al accionar la bomba, el aceite pasa al cilindro y la válvula antirretorno impide que vuelva, de modo que cada bombeo suma presión al anterior. Esa presión solo tiene una salida, que es empujar el vástago hacia arriba y con él la carga.
La clave está en la diferencia de superficie entre los dos émbolos. La presión es la misma en todo el circuito, así que la fuerza se multiplica en la misma proporción que las áreas. Por eso una palanca movida a mano levanta un coche.
Para bajar basta con abrir la válvula de descarga y dejar que el aceite regrese al depósito. Todo el conjunto debe estar calculado para que esa presión, que es muy alta, no se libere nunca por un fallo del cilindro o de la válvula.
Cómo se usa un gato hidráulico con seguridad
Es la parte que más consultas genera y la que más accidentes evita. Cinco pasos.
- Superficie firme y nivelada. Nunca sobre tierra, grava o pendiente. Con el vehículo frenado, en primera o en P, y las ruedas opuestas calzadas.
- Busca el punto de apoyo correcto. El bastidor refuerza unas zonas concretas para esto y vienen marcadas en el manual. Apoyar en los bajos deforma la chapa.
- Cierra la válvula y bombea. La válvula de descarga se cierra girando a derechas. Sube despacio y vigila que el gato no se incline.
- Coloca caballetes antes de meterte debajo. Esto no es opcional. Un gato es una herramienta de elevación, no de sostenimiento, y una fuga en la válvula lo baja de golpe.
- Baja abriendo la válvula poco a poco. Un cuarto de vuelta basta. Si la abres entera, la carga cae de golpe.
Un gato bien usado dura años. Lo que lo mata es trabajar al límite de su capacidad, dejarlo con carga mucho tiempo y bajarlo de golpe. Si el equipo forma parte de un circuito con bomba separada, conviene revisar también los latiguillos hidráulicos, porque la fuga aparece antes en la manguera que en el cilindro.
En taller de automoción el gato casi nunca trabaja solo. Detrás vienen los caballetes y la herramienta de desmontaje, y ahí es donde el aire comprimido marca la diferencia frente al apriete manual. Si estás montando el taller desde cero, las herramientas neumáticas son el primer paso, y tener el conjunto ordenado en carros de herramientas ahorra más tiempo del que parece. Fabricantes como Beta Tools tienen toda la línea de elevación y carros pensada para taller.
Si levantas el coche, es para desmontar algo
Llaves de impacto neumáticas para cambio de ruedas y mantenimiento en taller, con el par que no da una carraca manual.

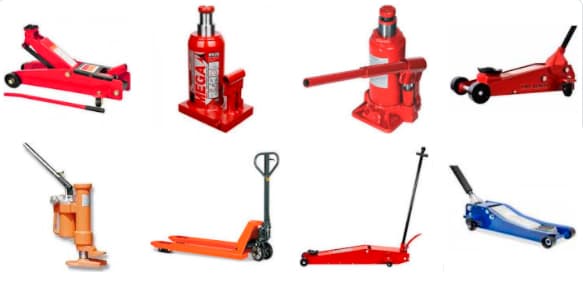

Tipos de gato hidráulico
No todos los gatos sirven para lo mismo. Estos son los cuatro que se encuentran en taller y en industria.
| Tipo | Capacidad habitual | Cómo trabaja | Dónde encaja |
|---|---|---|---|
| De carretilla | De 1 a 10 toneladas | Cilindro tumbado sobre ruedas, con brazo y palanca larga | Taller de automoción, donde hay que posicionarlo bajo el bastidor con precisión |
| De botella | De 2 a 50 toneladas | Cilindro vertical, muy compacto y de poca base | Vehículo industrial, maquinaria y estructura, donde manda la capacidad |
| De tijera | De 1 a 2 toneladas | Husillo mecánico, no hidráulico | El de serie del coche, solo para una emergencia en carretera |
| Cilindro hidráulico | De 5 a 1.000 toneladas | Separado de la bomba, conectado por latiguillo | Montaje industrial, elevación de estructuras y sistemas de empuje |
El de tijera no es hidráulico, pero se incluye porque es el que casi todo el mundo lleva en el maletero.
Gato hidráulico de carretilla
Es el de taller. Sus ruedas, fijas o giratorias, permiten colocarlo bajo el bastidor con precisión antes de elevar, y el brazo largo da recorrido suficiente para cualquier altura de vehículo. Según el modelo levanta entre 1 y 10 toneladas.
Su punto débil es el tamaño. Necesita suelo liso y espacio para maniobrar, así que fuera del taller pierde casi todas sus ventajas.
Gato hidráulico de botella
Es un cilindro vertical, compacto y de base pequeña, que según el modelo llega de 2 a 50 toneladas. Esa capacidad por volumen no la da ningún otro formato.
A cambio necesita altura libre bajo la carga y una base muy estable, porque al ser estrecho y alto vuelca con más facilidad que uno de carretilla. Es el habitual en vehículo industrial, maquinaria agrícola y trabajos de estructura.
Preguntas frecuentes sobre el gato hidráulico
¿Qué es un gato hidráulico y para qué sirve?
Es un actuador que convierte una fuerza pequeña en la palanca en un empuje de varias toneladas, aprovechando la presión de un aceite dentro de un cilindro. Sirve para elevar y sostener cargas durante un trabajo, desde levantar un coche para cambiar una rueda hasta empujar o separar elementos estructurales en montaje industrial.
¿Cómo funciona un gato hidráulico?
Por el principio de Pascal, que dice que la presión aplicada a un fluido confinado se transmite por igual en todas direcciones. La bomba empuja aceite desde un émbolo pequeño hacia otro mucho mayor, y como la presión es la misma en los dos, la fuerza se multiplica en la misma proporción que las superficies. Una válvula antirretorno impide que el aceite vuelva, de modo que cada bombeo suma al anterior.
¿Cuál es la diferencia entre un gato mecánico y uno hidráulico?
El mecánico multiplica la fuerza con un husillo roscado, es más barato, más ligero y casi no necesita mantenimiento, pero sube lento y levanta poco. El hidráulico lo hace con aceite a presión, sube mucho más rápido y con mucha más capacidad, a cambio de un equipo más pesado y de vigilar fugas y nivel de aceite.
¿Cuántas toneladas tiene que tener el gato?
El gato levanta una esquina, no el vehículo entero, así que no hace falta cubrir todo el peso. Como referencia práctica, 2 toneladas sobran para un turismo y para SUV o furgoneta conviene ir a 3. En taller se trabaja con holgura, porque un gato al límite de su capacidad se calienta y pierde presión antes.
¿Se puede trabajar debajo de un coche sostenido solo por el gato?
No, nunca. El gato eleva, los caballetes sostienen. Una fuga en la válvula de descarga o un apoyo mal colocado bajan la carga sin aviso. La secuencia correcta es elevar con el gato, colocar los caballetes bajo los puntos de apoyo del bastidor, dejar el gato apoyado como seguridad y entonces entrar.
¿Qué aceite lleva un gato hidráulico?
Aceite hidráulico mineral, normalmente ISO VG 22 o VG 32 según el fabricante. Nunca líquido de frenos ni aceite de motor, porque atacan las juntas y acaban provocando la fuga que se quería evitar. El nivel se comprueba con el gato cerrado y en horizontal.
¿Por qué mi gato no sube o baja solo?
Lo más habitual es aire dentro del circuito, que se purga abriendo la válvula de descarga y bombeando varias veces con el gato sin carga. Si después sigue cediendo, el problema está en las juntas o en la válvula antirretorno, y ahí toca kit de reparación o sustituir el equipo.
¿Qué partes tiene un gato hidráulico?
Un depósito de aceite, una bomba accionada por la palanca, un cilindro con su vástago, que es el que empuja la carga, una válvula antirretorno que impide el retorno del aceite y una válvula de descarga que lo libera para bajar. En los de carretilla se añaden el brazo, la silleta y las ruedas.
¿Cómo se llama técnicamente el gato hidráulico?
En catálogo industrial aparece como cilindro hidráulico o gato de empuje cuando va separado de su bomba, y como elevador hidráulico cuando forma un conjunto cerrado. En Latinoamérica también se le llama cric o gata hidráulica.
¿Qué gato hidráulico necesito para uso industrial?
Depende de tres datos, la carga en toneladas, la carrera necesaria y la altura cerrada disponible. A partir de cierta capacidad se deja de trabajar con gatos cerrados y se pasa a cilindros alimentados por una central hidráulica, que permiten sincronizar varios puntos de empuje a la vez. Es un cálculo que conviene hacer con el proveedor antes de comprar.
