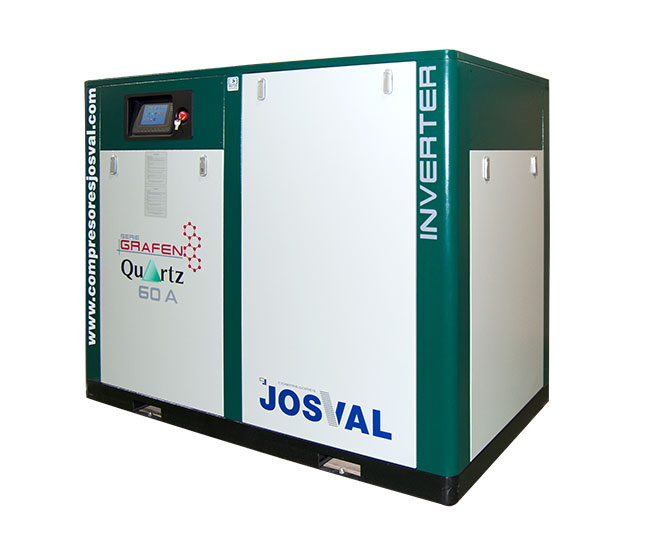

Serie GRAFENO QUARTZ

La serie GRAFENO QUARTZ comparte las ventajas de nuestras soluciones de accionamiento directo, con rotores ampliamente dimensionados, limitando sus rpmpaar prolongar su vida útil.

Con una gama muy eficiente y solución óptima que va desde 30 hasta 350 HP, sus modelos están disponibles en versiones de 8 y 10 bar.

Serie GRAFENO QUARTZ

Arrancador Estrella Triángulo (Y-Δ)

Código	Modelo	HP	Kw	l/m	m3/h	Bar	dB	BSP	Largo (mm)	Ancho (mm)	Alto (mm)	Kg	Ficha
5308754	GRAFENO QUARTZ 30-A -YA-	30	22	3400	204	8	70	1″	1400	800	1130	540
5308755	GRAFENO QUARTZ 30-B -YA-	30	22	3000	180	10	70	1″	1400	800	1130	540
5318754	GRAFENO QUARTZ 40-A -YA-	40	30	4600	276	8	70	1-1/4″	1500	950	1215	720
5318755	GRAFENO QUARTZ 40-B -YA-	40	30	4000	240	10	70	1-1/4″	1500	950	1215	720
5328754	GRAFENO QUARTZ 50-A -YA-	50	37	6400	384	8	70	1-1/4″	1500	950	1215	740
5328755	GRAFENO QUARTZ 50-B -YA-	50	37	5500	330	10	70	1-1/4″	1500	950	1215	740
5338754	GRAFENO QUARTZ 60-A -YA-	60	45	7200	432	8	70	1-1/2″	1800	1000	1500	1050
5338755	GRAFENO QUARTZ 60-B -YA-	60	45	6600	693	10	70	1-1/2″	1800	1000	1500	1050
5348754	GRAFENO QUARTZ 75-A -YA-	75	55	10000	600	8	70	1-1/2″	1800	1000	1500	1220
5348755	GRAFENO QUARTZ 75-B -YA-	75	55	8500	510	10	70	1-1/2″	1800	1000	1500	1220
5358754	GRAFENO QUARTZ 100-A -YA-	100	75	13200	792	8	70	2″	1900	1050	1500	1450
5358755	GRAFENO QUARTZ 100-B -YA-	100	75	10900	654	10	70	2″	1900	1050	1500	1450
5508754	GRAFENO QUARTZ 125-A -YA-	125	90	15200	912	8	72	2-1/2″	2330	1300	1650	1960
5508755	GRAFENO QUARTZ 125-B -YA-	125	90	13600	816	10	72	2-1/2″	2300	1300	1650	1960
5518754	GRAFENO QUARTZ 150-A -YA-	150	110	20100	1206	8	75	2-1/2″	2330	1300	1650	2450
5518755	GRAFENO QUARTZ 150-B -YA-	150	110	17500	1050	10	75	2-1/2″	2330	1300	1650	2450
5528754	GRAFENO QUARTZ 180-A -YA-	180	132	23300	1398	8	75	2-1/2″	2500	1400	1925	2925
5528755	GRAFENO QUARTZ 180-B -YA-	180	132	19500	1170	10	75	2-1/2″	2500	1400	1925	2925
5548754	GRAFENO QUARTZ 220-A -YA-	220	160	26500	1590	8	110	2-1/2″	2900	1700	2050	3900
5548755	GRAFENO QUARTZ 220-B -YA-	220	160	23200	1392	10	110	2-1/2″	2900	1700	2050	3900
5558754	GRAFENO QUARTZ 250-A -YA-	250	185	32100	1926	8	112	2-1/2″	2900	1700	2050	4100
5558755	GRAFENO QUARTZ 250-B -YA-	250	185	27100	1626	10	112	2-1/2″	2900	1700	2050	4100
5568754	GRAFENO QUARTZ 300-A-YA-	300	220	37000	2220	8	112	DN80	3000	1900	2200	5100
5568755	GRAFENO QUARTZ 300-B -YA-	300	220	32400	1944	10	112	DN80	3000	1900	2200	5100
5578754	GRAFENO QUARTZ 350-A -YA-	350	250	41300	2478	8	112	DN100	3400	1900	2300	5600
5578755	GRAFENO QUARTZ 350-B -YA-	350	250	35000	2100	10	112	DN100	3400	1900	2300	5600

Variador de Velocidad (INVERTER)

Código	Modelo	HP	Kw	l/m	m3/h	Bar	dB	BSP	Largo (mm)	Ancho (mm)	Alto (mm)	Kg	Ficha
5308954	GRAFENO QUARTZ 30-A -VV-	30	22	3400-1020	204-61	8	70	1″	1400	800	1130	550
5308955	GRAFENO QUARTZ 30-B -VV-	30	22	3000-900	180-54	10	70	1″	1400	800	1130	550
5318954	GRAFENO QUARTZ 40-A -VV-	40	30	4600-1380	276-83	8	70	1-1/4″	1500	950	1215	730
5318955	GRAFENO QUARTZ 40-B -VV-	40	30	4000-1200	240-72	10	70	1-1/4″	1500	950	1215	730
5328954	GRAFENO QUARTZ 50-A -VV-	50	37	6400-1920	384-115	8	70	1-1/4″	1500	950	1215	750
5328955	GRAFENO QUARTZ 50-B -VV-	50	37	5800-1650	348-99	10	70	1-1/4″	1500	950	1215	750
5338954	GRAFENO QUARTZ 60-A -VV-	60	45	7200-2160	432-130	8	70	1-1/2″	1800	1000	1500	1075
5338955	GRAFENO QUARTZ 60-B -VV-	60	45	6800-1830	408-110	10	70	1-1/2″	1800	1000	1500	1075
5348954	GRAFENO QUARTZ 75-A -VV-	75	55	10000-3000	600-180	8	70	1-1/2″	1800	1000	1500	1235
5348955	GRAFENO QUARTZ 75-B -VV-	75	55	8500-2160	510-130	10	70	1-1/2″	1800	1000	1500	1235
5358954	GRAFENO QUARTZ 100-A -VV-	100	75	13200-3960	792-238	8	70	2″	1900	1050	1500	1465
5358955	GRAFENO QUARTZ 100-B -VV-	100	75	10900-2760	654-166	10	70	2″	1900	1050	1500	1465
5508954	GRAFENO QUARTZ 125-A -VV-	125	90	15200-4560	912-274	8	72	2-1/2″	2330	1300	1650	1995
5508955	GRAFENO QUARTZ 125-B -VV-	125	90	13600-3690	816-221	10	72	2-1/2″	2300	1300	1650	1995
5518954	GRAFENO QUARTZ 150-A -VV-	150	110	20100-6030	1206-362	8	75	2-1/2″	2300	1300	1650	2485
5518955	GRAFENO QUARTZ 150-B -VV-	150	110	17500-4410	1050-265	10	75	2-1/2″	2300	1300	1650	2485
5528954	GRAFENO QUARTZ 180-A -VV-	180	132	23300-6990	1398-419	8	75	2-1/2″	2500	1400	1925	2960
5528955	GRAFENO QUARTZ 180-B -VV-	180	132	21200-6360	1272-382	10	75	2-1/2″	2500	1400	1925	2960
5548954	GRAFENO QUARTZ 220-A -VV-	220	160	26500-7950	1590-477	8	110	2-1/2″	2900	1700	2050	4135
5548955	GRAFENO QUARTZ 220-B -VV-	220	160	23400-7020	1404-421	10	110	2-1/2″	2900	1700	2050	4135
5558954	GRAFENO QUARTZ 250- A- VV-	250	185	32100-9630	1926-578	8	112	2-1/2″	2900	1700	2050	4135
5558954	GRAFENO QUARTZ 250-A -VV-	250	185	32100-9630	1926-578	8	112	2-1/2″	2670	1710	2050	3600
5558955	GRAFENO QUARTZ 250-A -VV-	250	185	27100-8130	1626-488	10	112	2-1/2″	2900	1700	2050	4135
5558955	GRAFENO QUARTZ 250-B -VV-	250	185	27100-8130	1626-488	10	112	2-1/2″	2670	1710	2050	3600
5568954	GRAFENO QUARTZ 300-A- VV-	300	220	37000-11100	2220-66	8	112	DN80	3000	1900	2200	5135
5568955	GRAFENO QUARTZ 300 -B- VV-	300	220	32400-9270	1944-556	10	1120	DN80	3000	1900	2200	5135
5578954	GRAFENO QUARTZ 350-A- VV-	350	250	41300-12400	2478-744	8	112	DN100	3400	1900	2300	5635
5578955	GRAFENO QUARTZ 350-B -VV-	350	250	35000-10600	2100-636	10	112	DN100	3400	1900	2300	5635
